Muottiteollisuudessa terässääntö on muotin kärjessä. Sen tarkkuus määrittää jokaisen leikatun laatikon, laatikon tai pakkaustuotteen laadun. Teräsviiva, joka on taipunut epätarkasti jopa millimetrin murto-osan verran, tuottaa muotin, joka ei leikkaa siististi, mikä johtaa kalliiseen tuotantojätteeseen. Teräsviivan taivutus oli vuosikymmeniä manuaalinen prosessi, joka vaati taitavia käyttäjiä käyttämään käsityökaluja ja fyysisiä malleja. Tulokset olivat juuri niin hyviä kuin operaattorin taidot, ja johdonmukaisuutta oli vaikea saavuttaa. Automaattisen taivutuskoneen käyttöönotto muutti tämän prosessin ja toi tietokoneen numeerisen ohjauksen tarkkuuden terässäännön taivutukseen.
Automaattisen taivuttimen tarkkuuden ydin on sen taivutustoiminnossa. Tämä toiminto ei ole yksinkertainen mekaaninen toimenpide; se on servomoottorien, tarkkuustyökalujen ja reaaliaikaisten ohjausalgoritmien hienostunut vuorovaikutus. ThePerusmalli Auto Bender, jonka on suunnitellut Adewo Automation Equipment Co., Ltd., on suunniteltu tuottamaan johdonmukaisia, erittäin tarkkoja taivutuksia, jotka täyttävät nykyaikaisen stanssauksen tiukat vaatimukset. Tämä artikkeli tarjoaa teknisen analyysin taivutustoiminnosta ja selittää mekanismeja, jotka mahdollistavat teräsviivan tarkan muotoilun. Tarkastelemme servo-ohjausjärjestelmää, taivutustyökalujen geometriaa, materiaalin takaisinjoustoa huomioivia kompensointialgoritmeja ja laadunvalvontatoimenpiteitä, jotka varmistavat jokaisen taivutuksen tarkkuuden.
Automaattisen taivutuskoneen taivutustoiminto on mekaaninen ja elektroninen järjestelmä, joka muuttaa suoran pituisen teräsviivan tarkasti muotoilluksi leikkuureunaksi. Teräsviiva on karkaistua terästä oleva nauha, jonka toisella puolella on terävä leikkuureuna ja toisella puolella sahalaitainen tai sileä runko. Sitä käytetään meistien valmistuksessa muotin leikkauspolun luomiseen. Automaattinen taivutuskone ottaa suoran säännön, syöttää sen taivutuspäähän ja suorittaa sitten sarjan taivutuksia halutun muodon luomiseksi. Taivutustoiminnon on kyettävä tuottamaan eri kulmien (yleensä 90 astetta, mutta myös muita kulmia) ja säteiden taivutuksia suurella tarkkuudella ja toistettavuudella.
Taivutustoiminto koostuu useista avainkomponenteista. Ensimmäinen on syöttömekanismi, joka siirtää terässäännön oikeaan asentoon jokaiselle mutkalle. Syöttömekanismi käyttää tarkkuusrullia tai tarttujajärjestelmää säännön siirtämiseksi tarkasti. Toinen komponentti on taivutuspää, joka sisältää työkalun, joka todella muodostaa taivutuksen. Taivutuspäässä käytetään tyypillisesti taivutusmeistin ja muotin yhdistelmää tai telasarjaa teräsviivan muodonmuutokseen. Kolmas komponentti on ohjausjärjestelmä, joka koordinoi syöttö- ja taivutustoimenpiteitä ohjelmoidun kuvion perusteella. Ohjausjärjestelmä käyttää servomoottoreita syöttö- ja taivutusakseleiden ohjaamiseen, mikä varmistaa, että liikkeet ovat tarkkoja ja toistettavia.

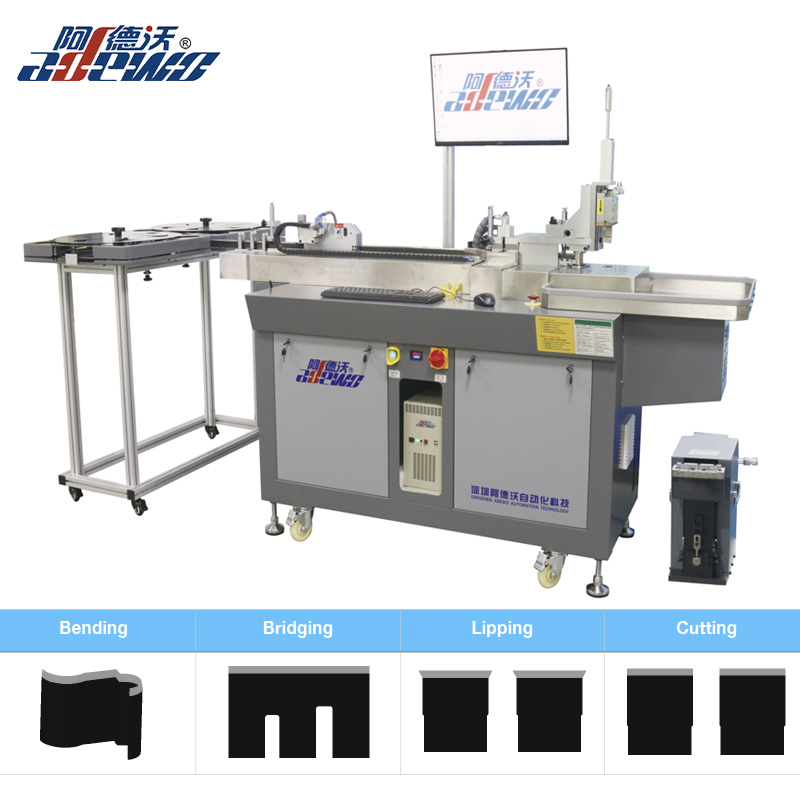

Taivutustoiminnon tarkkuus määräytyy näiden komponenttien ja niitä hallitsevien ohjausalgoritmien tarkkuuden mukaan. kloAdewo Automation Equipment Co., Ltd., Perusmalli Auto Bender on suunniteltu saavuttamaan +/- 0,1 mm taivutustarkkuus taivutusasennossa ja +/- 0,5 astetta taivutuskulmassa. Tämä tarkkuustaso on välttämätön laadukkaiden pakkausten edellyttämien tiukkojen toleranssien mukaisten muottien valmistuksessa. Seuraavassa taulukossa on yhteenveto taivutustoiminnon avainkomponenteista ja niiden rooleista.
| Komponentti | Toiminto | Vaikutus tarkkuuteen |
| Syöttömekanismi | Edistää teräsviivaa taivutusasentoon | Määrittää mutkan sijainnin tarkkuuden säännön mukaan |
| Taivutuspää | Muodostaa teräsviivan mutkan | Määrittää taivutuskulman ja -säteen tarkkuuden |
| Servo moottorit | Käytä syöttö- ja taivutusakseleita | Tarjoa liikkeen tarkkuus ja toistettavuus |
| Ohjausjärjestelmä | Koordinoi syöttö- ja taivutustoimintoja | Varmistaa, että oikeaa järjestystä ja parametreja käytetään |
| Työkalu | Rei'it tai rullat, jotka muodostavat mutkan | Määrittää taivutuksen laadun ja työkalun käyttöiän |
Servoohjaus on taivutustoiminnon tarkkuuden perusta. Servomoottori on moottori, joka on varustettu takaisinkytkentälaitteella, tyypillisesti anturilla, joka raportoi moottorin asennon ja nopeuden säätimelle. Säädin vertaa todellista sijaintia käskettyyn asentoon ja säätää moottorin tuloa virheen minimoimiseksi. Tämä suljetun silmukan ohjaus on välttämätön tarkan ja toistettavan liikkeen saavuttamiseksi. Automaattisessa taivuttimessa syöttöakselia ja taivutusakselia ohjaavat molemmat servomoottorit. Syöttöakselin on siirrettävä teräsviiva tarkasti kunkin mutkan kohdalla. Taivutusakselin on käännettävä taivutustyökalu tarkkaan kulmaan. Kaikki virheet näissä akseleissa johtavat epätarkkaan taivutukseen.
Servojärjestelmän tarkkuuden määräävät useat tekijät, mukaan lukien kooderin resoluutio, mekaanisen järjestelmän jäykkyys ja ohjausalgoritmin laatu. Korkearesoluutioinen kooderi voi havaita hyvin pienet muutokset sijainnissa, jolloin säädin voi tehdä hienosäätöjä. Jäykkä mekaaninen järjestelmä varmistaa, että moottorin liike välittyy työkaluun ilman välystä tai taipumista. Hyvin viritetty ohjausalgoritmi varmistaa, että moottori vastaa nopeasti ja sujuvasti komentoihin ilman ylitystä tai värähtelyä. Adewo Automation Equipment Co., ltd.:n perusmalli Auto Bender käyttää korkearesoluutioisia absoluuttiantureita ja jäykkää mekaanista rakennetta tarkan servo-ohjauksen varmistamiseksi. Ohjausalgoritmimme on viritetty tarjoamaan nopeat ja vakaat vastaukset teräsviivan taivutuksen vaativiin vaatimuksiin.
Seuraavassa taulukossa verrataan servo-ohjatun taivutustoiminnon ja askelmoottoriohjatun taivutustoiminnon suorituskykyä. Askelmoottorit ovat toinen yleinen vaihtoehto liikkeenohjaukseen, mutta niillä on rajoituksia tarkkuudessa ja vääntömomentissa.
| Parametri | Servo ohjaus | Askelmoottorin ohjaus |
| Palaute | Suljettu silmukka (enkooderi) | Avoin silmukka (ei palautetta) |
| Asennon tarkkuus | Korkea (tyypillisesti +/- 0,01 mm) | Keskitaso (+/- 0,05 mm tyypillinen) |
| Toistettavuus | Erinomainen | Hyvä |
| Vääntömomentti suurella nopeudella | Korkea | Vähenee nopeuden myötä |
| Kadonneiden askeleiden riski | Ei mitään (suljettu silmukka) | Mahdollista ylikuormituksen alaisena |
| Maksaa | Korkeampi | Alentaa |
Servoohjauksen käyttö Basic Model Auto Benderissämme on tärkein syy sen ylivoimaiseen taivutustarkkuuteen. Suljetun silmukan palaute varmistaa, että kone tietää aina syöttö- ja taivutusakselien tarkan sijainnin ja pystyy korjaamaan mahdolliset virheet reaaliajassa. Tämä on erityisen tärkeää taivutettaessa erittäin lujia teräsviivoja, jotka vaativat suurempia voimia ja voivat aiheuttaa askelmoottorin menettämisen. Servoohjauksella kone säilyttää tarkkuutensa vaativissakin olosuhteissa.
Taivutustyökalujen geometria on toinen kriittinen tekijä tarkan taivutuksen saavuttamisessa. Työkalu koostuu taivutusmeististä ja taivutussuuttimesta tai joissakin malleissa muodostustelojen sarjasta. Työkalun muoto ja mitat määräävät taivutuksen säteen ja kulman. Työkalu on suunniteltava vastaamaan teräsviivan ominaisuuksia, mukaan lukien sen paksuus, kovuus ja haluttu taivutussäde. Epäsopivuus työkalun ja säännön välillä voi johtaa epätarkkoihin taivutuksiin, halkeiluihin tai työkalun liialliseen kulumiseen.
Tärkeimmät taivutustarkkuuteen vaikuttavat työkaluparametrit ovat lävistyssäde, muotin aukko ja muotin kulma. Lävistyssäde määrittää taivutuksen sisäsäteen. Muotin aukko määrää taivutetun materiaalin määrän ja takaisinjousto-ominaisuudet. Muottikulma määrittää taivutuksen lopullisen kulman. Normaalissa 90 asteen taivutuksessa muotin kulma on tyypillisesti 90 astetta, mutta meistin ja meistin on suunniteltava ottamaan huomioon terässäännön jousto. Takaisinjousi on materiaalin taipumus palata osittain alkuperäiseen muotoonsa, kun taivutusvoima on poistettu. 90 asteen taivutuksen saavuttamiseksi työkalun on taivutettava sääntöä yli esimerkiksi 92 astetta, jotta se joustaa takaisin 90 asteeseen.
Perusmalli Auto Bender -työkalumme on valmistettu korkealaatuisesta työkaluteräksestä ja on tarkkuushiottu tarkkojen mittojen varmistamiseksi. Työkalu on myös suunniteltu nopeaan vaihtoon, jolloin käyttäjä voi vaihtaa eri taivutussäteiden ja kulmien välillä minimaalisella seisokkiajalla. Tehtaamme osoitteessa Adewo Automation Equipment Co., ltd. tarjoaa valikoiman työkaluvaihtoehtoja, jotka sopivat erilaisiin teräsviivatyyppeihin ja taivutusvaatimuksiin. Seuraavassa taulukossa on yhteenveto tärkeimmistä työkaluparametreista ja niiden vaikutuksesta taivutustarkkuuteen.
| Työkaluparametri | Toiminto | Vaikutus taivutustarkkuuteen |
| Punch Radius | Määrittää taivutuksen sisäsäteen | Vaikuttaa suoraan taivutussäteen tarkkuuteen |
| Kuoren avaus | Määrittää taivutetun materiaalin määrän | Vaikuttaa takaisinjoustoon ja loppukulmaan |
| Die Kulma | Määrittää taivutuksen lopullisen kulman | On kompensoitava jousto |
| Työkalun materiaali | Määrittää työkalun käyttöiän ja kulutuskestävyyden | Vaikuttaa pitkän aikavälin tarkkuuteen |
Työkalujen suunnittelun lisäksi työkalujen kohdistus on kriittinen. Jos lävistin ja meisti eivät ole täysin kohdakkain, mutka on vinossa ja sääntö voi vääntyä. Perusmallimme Auto Bender käyttää tarkkoja ohjaimia ja jäykkää runkoa varmistaakseen, että työkalut pysyvät kohdakkain käytön aikana. Tämä kohdistus tarkistetaan ja huolletaan osana rutiinihuoltotoimenpiteitämme.
Springback on tarkan taivutuksen vihollinen. Kun teräsviivaa taivutetaan, materiaali käy läpi sekä plastista että elastista muodonmuutosta. Plastinen muodonmuutos on pysyvä, mutta elastinen muodonmuutos palautuu, kun taivutusvoima poistetaan. Tämä palautuminen saa säännön ponnahtamaan takaisin, mikä johtaa taivutuskulmaan, joka on pienempi kuin kulma, johon se taivutettiin. Takaisinjouston määrä riippuu säännön materiaaliominaisuuksista, sen paksuudesta ja taivutussäteestä. Jos takaisinjoustoa ei kompensoida, lopullinen taivutuskulma on epätarkka.
Tarkkojen taivutusten saavuttamiseksi automaattisen taivuttimen on taivutettava sääntöä yli kompensoidakseen takaisinjoustoa. Ylitaivutuksen määrä määräytyy takaisinjoustokompensointialgoritmin avulla. Tämä algoritmi perustuu säännön materiaaliominaisuuksiin ja taivutusgeometriaan. Algoritmi laskee vaaditun ylitaivutuskulman ja käskee taivutusakselin siirtymään kyseiseen kulmaan. Kun taivutusvoima vapautetaan, sääntö joustaa takaisin haluttuun kulmaan. Kompensointialgoritmin tarkkuus on kriittinen taivutusfunktion kokonaistarkkuuden kannalta.
Adewo Automation Equipment Co., ltd.:n perusmalli Auto Bender käyttää kehittynyttä joustokompensointialgoritmia, joka perustuu eri teräsviivatyyppien laajaan testaukseen. Algoritmi ottaa huomioon säännön paksuuden, kovuuden ja halutun taivutussäteen. Käyttäjä syöttää vain halutun taivutuskulman ja -säteen, ja kone laskee automaattisesti tarvittavan taivutuksen. Seuraavassa taulukossa on esimerkki joustokompensoinnista eri teräsviivapaksuuksille.
| Säännön paksuus (mm) | Haluttu taivutuskulma | Ylitaivutuskulma (tyypillinen) | Springback-korvaus |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Takaisinjousituksen kompensointialgoritmi on Basic Model Auto Bender -tuotteemme keskeinen ominaisuus. Sen avulla kone voi tuottaa tarkkoja mutkia ilman manuaalisia yritys-error-säätöjä. Tämä ei ainoastaan paranna tarkkuutta, vaan lisää myös tuottavuutta vähentämällä asennusaikaa ja materiaalihukkaa.
Tarkkojen mutkien saavuttaminen on yksi asia; Tämän tarkkuuden säilyttäminen ajan mittaan on toinen asia. Automaattisen taivutuskoneen taivutustoiminto on alttiina kulumiselle, lämpöpoikkeamiselle ja muille tekijöille, jotka voivat heikentää sen suorituskykyä. Varmistaaksesi, että kone tuottaa edelleen tarkkoja mutkia, on välttämätöntä, että sinulla on tarkastus- ja huolto-ohjelma. Tämän ohjelman tulee sisältää säännöllinen kalibrointi, työkalujen tarkastus ja koneen tarkkuuden tarkistaminen koeleikkauksilla.
Varmennusprosessiin kuuluu tyypillisesti testisäännön taivuttaminen tunnettuun kuvioon ja sen jälkeen tuloksena olevan muodon mittaaminen. Mittoja verrataan ohjelmoituihin mittoihin. Jos poikkeamat ylittävät hyväksyttävän toleranssin, kone säädetään tai kalibroidaan uudelleen. Testikuvion tulee sisältää erilaisia taivutuskulmia ja säteitä sen varmistamiseksi, että kone on tarkka koko alueellaan. Testi tulee tehdä säännöllisin väliajoin, kuten jokaisen työvuoron alussa tai työkalun vaihdon jälkeen.
Adewo Automation Equipment Co., ltd. suosittelee seuraavaa tarkistus- ja huoltoaikataulua perusmallin Auto Benderillemme:
Seuraavassa taulukossa on yhteenveto taivutustoiminnon tarkistus- ja huoltotehtävistä.
| Tehtävä | Taajuus | Tarkoitus |
| Työkalujen silmämääräinen tarkastus | Päivittäin | Havaitse kuluminen tai vauriot |
| Testaa taivutuskuviota | Viikoittain | Tarkista koneen tarkkuus |
| Liikkuvien osien voitelu | Viikoittain | Vähennä kulumista ja varmista tasainen liike |
| Servomoottoreiden tarkastus | Kuukausittain | Varmista oikea toiminta ja havaitse kuluminen |
| Täysi kalibrointi | Vuosittain | Palauta kone tehdasasetusten mukaiseksi |
Noudattamalla jäsenneltyä tarkastus- ja huoltoohjelmaa perusmallin Auto Benderin käyttäjät voivat varmistaa, että heidän koneensa tuottaa tarkkoja taivutuksia useiden vuosien ajan. Tehtaamme tarjoaa kattavaa koulutusta ja tukea auttaakseen asiakkaitamme toteuttamaan nämä menettelyt.
Kysymys 1: Mikä on perusmallin automaattisen taivuttimen tyypillinen taivutustarkkuus?
Vastaus: Perusmallin Auto Benderin tyypillinen taivutustarkkuus on +/- 0,1 mm taivutusasennossa ja +/- 0,5 astetta taivutuskulmassa. Tämä tarkkuustaso soveltuu useimpiin teräsviimeistelysovelluksiin. Vielä suurempaa tarkkuutta vaativiin sovelluksiin tarjoamme kehittyneitä malleja korkeamman resoluution koodereilla ja kehittyneemmillä kompensointialgoritmeilla.
Kysymys 2: Voiko automaattinen taivutuskone taivuttaa terässääntöä eri paksuuksilla?
Vastaus: Kyllä, perusmalli Auto Bender voi taivuttaa teräsviivaa eripaksuuksilla. Koneen ohjausjärjestelmä sisältää tietokannan taivutusparametreista eri sääntötyypeille ja -paksuuksille. Käyttäjä valitsee vain säännön tyypin ja paksuuden, ja kone säätää automaattisesti taivutusparametreja, mukaan lukien takaisinjoustokompensaatio. Tämä tekee koneesta erittäin monipuolisen ja helppokäyttöisen.
Kysymys 3: Kuinka automaattinen taivutuskone käsittelee erilaisia taivutussäteitä?
Vastaus: Automaattinen taivutuskone pystyy käsittelemään erilaisia taivutussäteitä käyttämällä erilaisia työkalusarjoja. Lävistin ja meisti vaihdetaan vastaamaan haluttua taivutussädettä. Koneen ohjausjärjestelmä on ohjelmoitu työkalugeometrian mukaan, joten se säätää automaattisesti taivutusparametreja oikean säteen saavuttamiseksi. Työkalujen vaihdot ovat yleensä nopeita ja helppoja, jolloin käyttäjä voi vaihtaa eri säteiden välillä minimaalisella seisokkiajalla.
Kysymys 4: Mikä on suurin taivutuskulma, jonka automaattinen taivutuskone voi saavuttaa?
Vastaus: Suurin taivutuskulma riippuu työkalusta ja koneen rakenteesta. Vakioasennuksilla koneella voi tehdä jopa 90 asteen taivutuksia. Erikoissovelluksiin voidaan tarjota mukautettuja työkaluja muiden kulmien saavuttamiseksi, mukaan lukien terävät ja tylpät mutkat. Tehtaamme osoitteessa Adewo Automation Equipment Co., ltd. voi tarjota mukautettuja työkaluja tiettyjen vaatimusten täyttämiseksi.
Kysymys 5: Kuinka automaattinen taivutuskone varmistaa, että mutkat ovat oikeassa asennossa sääntöä pitkin?
Vastaus: Automaattinen taivutuskone käyttää tarkkuussyöttömekanismia siirtääkseen teräsviivan oikeaan asentoon jokaisessa taivutuksessa. Syöttömekanismia ohjaa servomoottori ja sitä ohjaa koneen CNC-järjestelmä. Syöttöasento ohjelmoidaan jokaiselle mutkalle, ja suljetun silmukan servo-ohjaus varmistaa, että sääntö on sijoitettu tarkasti. Kone käyttää myös tunnistusjärjestelmää säännön etureunan tunnistamiseen ja syöttöasennon tarkistamiseen.
Automaattisen taivutuslaitteen taivutustoiminto on hienostunut järjestelmä, jossa yhdistyy tarkkuusmekaniikka, edistynyt servoohjaus ja älykäs ohjelmisto teräsviivan tarkkaan muotoilemiseen. Taivutustoiminnon tarkkuuden määräävät syöttö- ja taivutusakselien tarkkuus, työkalujen geometria, takaisinjoustokompensointialgoritmin tehokkuus sekä tarkistus- ja huolto-ohjelman tiukkuus. Adewo Automation Equipment Co., ltd:n perusmallin automaattinen taivutin. on suunniteltu tarjoamaan korkeimman tason tarkkuutta ja toistettavuutta, mikä mahdollistaa meistien valmistajien valmistavan korkealaatuisia stansseja luottavaisin mielin.
Jos haluat parantaa terässuulakkeiden valmistustoimintojesi tarkkuutta ja tehokkuutta, pyydämme sinua oppimaan lisää Basic Model Auto Benderistämme. Asiantuntijatiimimme on käytettävissä keskustelemaan erityisvaatimuksistasi ja osoittamaan, kuinka koneemme voi vastata tarpeisiisi.
Ota yhteyttä Adewo Automation Equipment Co.,ltd. tänäänsaadaksesi lisätietoja Basic Model Auto Benderistämme ja siitä, kuinka se voi parantaa meistisi valmistustarkkuutta.
