Kuinka tehdä paperipussin stansseja

Paperikassit ovat kaikkialla – ruokakaupat, vähittäiskaupat, noutoruokatiskit. Mutta jokaisen puhtaan, hyvin taitetun paperipussin takana on työkalu, jota useimmat ihmiset eivät koskaan näe: kuoppa. Paperipussin suulake on vanerilevy, jossa on terävät teräsviivat (leikkaussääntö) ja rypistyssäännöt, jotka on asetettu laserleikattuihin koloihin. Paperille painettuna se leikkaa pussin muodon ja luo taittolinjat yhdellä vedolla.

Jos olet pakkausalalla, näiden muottien valmistustavan – ja niiden nopeamman ja tarkkuuden – tietäminen voi vaikuttaa tuotantoasi todella paljon. Tämä opas opastaa sinut koko muottivalmistusprosessin läpi vaihe vaiheelta.

Kuinka tehdä paperipussin stansseja

Ennen kuin hyppäät portaisiin, selvitetään, mitä olet itse rakentamassa.

Paperipussin suulake on terässääntömuotti. Siinä on kolme pääosaa:

- Muottilevy: Paksu vanerilevy, yleensä 12–18 mm, valmistettu koivu- tai vaahteraviiluista. Sen on oltava vahva, tasainen ja vakaa – koska kaikki vääntyminen heittää pois koko muotin.

- Leikkaussäännöt: Ohuet terästerät, yleensä paksuus 2 pt tai 3 pt, jotka leikkaavat paperin läpi.

- Taittosäännöt: Lyhyemmät, tylsät säännöt, jotka painavat taittoviivat paperiin leikkaamatta sitä.

Suunnittelija luo stanssauksen CAD-ohjelmistolla (AutoCAD, Illustrator tai Cimex) käyttämällä eri värejä tai kerroksia leikkausviivojen erottamiseen rypytysviivoista. Tiedosto viedään DXF- tai DWG-muodossa, jotka ovat stanssausohjelmistojen vakiomuotoja. Sitten prosessi siirtyy työpajaan.

Materiaalit ja perusvaatimukset

Ennen kuin aloitat, varmista, että sinulla on:

- Muottilevy: 12-18mm laserlaatuinen vaneri (koivu tai vaahtera)

- Leikkaussäännöt: 2pt (0,71 mm) tai 3 pt (1,07 mm) teräsviivat

- Rypytyssäännöt: Tyypillisesti 2pt tai 3pt, lyhyemmät kuin leikkaussäännöt

- Kumipoistomateriaali: Kuminauhat asetetaan sääntöjen ympärille työntämään paperi pois leikkaamisen jälkeen

- CAD-suunnittelutiedosto: DXF- tai DWG-muoto

- Laserleikkauskone (tai pääsy sellaiseen)

- Sääntöjen taivutuslaitteet (manuaalinen tai automaattinen)

-rypistysleikkauskone

Vaiheittainen prosessi

Vaihe 1: Valmistele muottisuunnittelu

Kaikki alkaa suunnittelusta. Tarvitset CAD-piirustuksen, joka näyttää tarkalleen missä pussi leikataan ja missä se taitetaan. Ajattele sitä etenemissuunnitelmana kuoleelle.

- Tarkista pussin tyyli, koko, paperin paksuus ja taittorakenne.

- Luo tai vastaanota CAD-tiedosto DXF- tai DWG-muodossa.

- Merkitse selkeästi kolmen tyyppisiä viivoja: leikkausviivat (yhtenäiset), taiteviivat (piste- tai katkoviivat) ja tarvittaessa rei'itysviivat.

- Tarkista mitat. Pienestä suunnitteluvirheestä tulee iso virhe meistissä.

Vaihe 2: Tuo suunnittelu ja aseta parametrit

Kun malli on valmis, tuo DXF-tiedosto laserleikkausohjelmistoon.

- Aseta asteikko ja lähtöpiste.

- Kartoita tasot, jotta ohjelmisto tietää mitkä viivat ovat leikkausviivoja ja mitkä rypytyslinjoja.

- Syötä muottilevyn paksuus ja materiaalityyppi.

- Aseta laserin teho, leikkausnopeus ja uurteen kompensointi.

"Uurre" on sen raon leveys, jonka laser polttaa levyyn. Tämä on kriittistä. Jos ura on liian leveä, sääntö löystyy ja voi vetää ulos puristusajon aikana. Jos aukko on liian kapea, levy voi vääntyä tai jopa halkeilla. Vakiorakojen leveydet ovat 2 pt (noin 0,71 mm) tai 3 pt (noin 1,07 mm).

Vaihe 3: Lataa ja kohdista muottilevy

Aseta vanerilevy konepöydälle. Kohdista se nollapisteeseen ja kiinnitä se kunnolla. Leikkauksen aikana liikkuva lauta tarkoittaa pilaantunutta meistiä. Useimmat nykyaikaiset koneet käyttävät anturia tai automaattista seurantajärjestelmää säätääkseen levyn paksuuden pieniä vaihteluita ja pitämällä laserin tasaisella etäisyydellä.

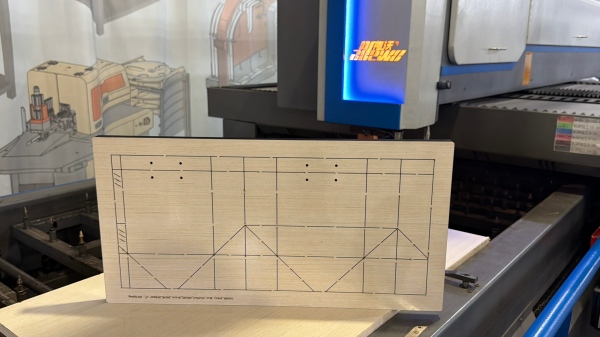

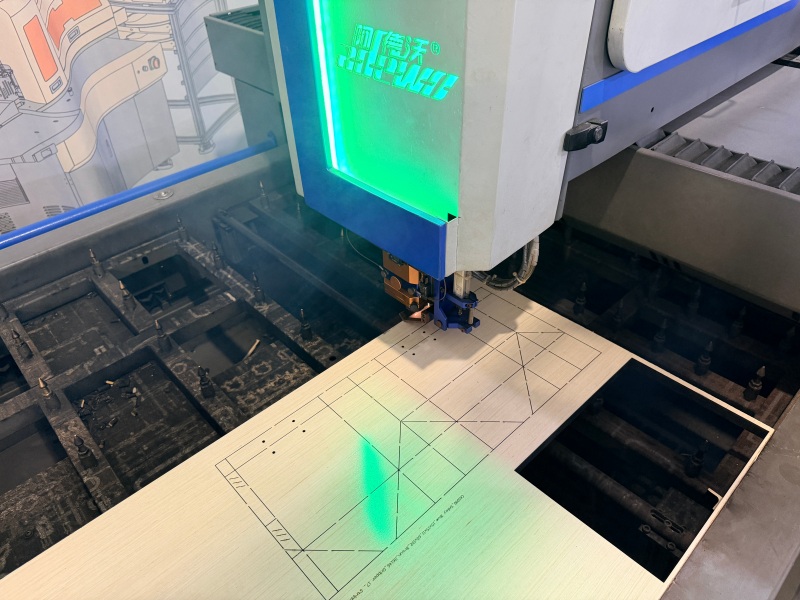

Vaihe 4: Leikkaa terälevy laserilla

Tässä kuoppa alkaa muotoutua. CO2-laser polttaa tarkat raot vaneriin leikkaus- ja taittoviivoja pitkin.

- Käynnistä leikkausohjelma ja seuraa muutamaa ensimmäistä uraa.

- Tarkista, että uran leveys ja syvyys vastaavat määrityksiäsi.

- Varo siltoja – pieniä leikkaamattomia osia, jotka pitävät muottilaudan yhdessä lähekkäin olevien sääntöjen välissä.

- Leikkauksen jälkeen poista jätemateriaali ja tarkasta levy.

Laser ei leikkaa kokonaan läpi. Se polttaa raot riittävän syvälle pitämään säännöistä tukevasti kiinni jättäen samalla laudan pohjan ennalleen.

Vaihe 5: Taivuta ja leikkaa terässäännöt

Nyt sinun on muotoiltava terässäännöt muottirakenteen mukaisiksi. Leikkaussäännöt ovat terävät; rypistyssäännöt ovat tylsiä ja hieman lyhyempiä.

- Valitse oikea viivan paksuus ja korkeus muottilevyllesi.

- Taivuta sääntöjä vastaamaan CAD-suunnittelun käyriä ja kulmia.

- Leikkaa jokainen sääntö haluttuun pituuteen.

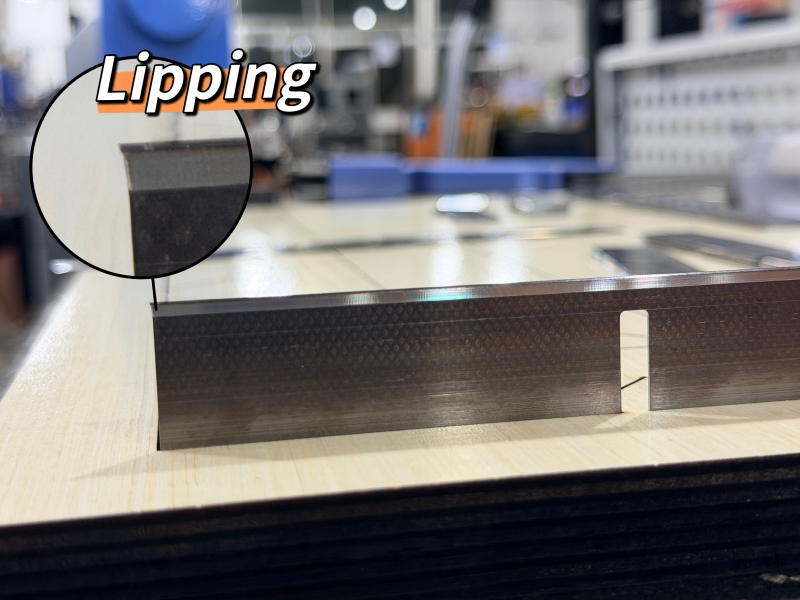

- Monimutkaisissa muodoissa saatat joutua silloittamaan (lovi) säännöt jännityspisteissä halkeilun estämiseksi.

Manuaalisissa liikkeissä tämä tehdään viivataivuttimella ja viivaleikkurilla. Edistyneemmissä liikkeissä automaattinen taivutuskone hoitaa koko prosessin digitaalisesta tiedostosta, taivutus- ja leikkaussäännöistä huomattavasti pienemmällä manuaalisella virheellä.

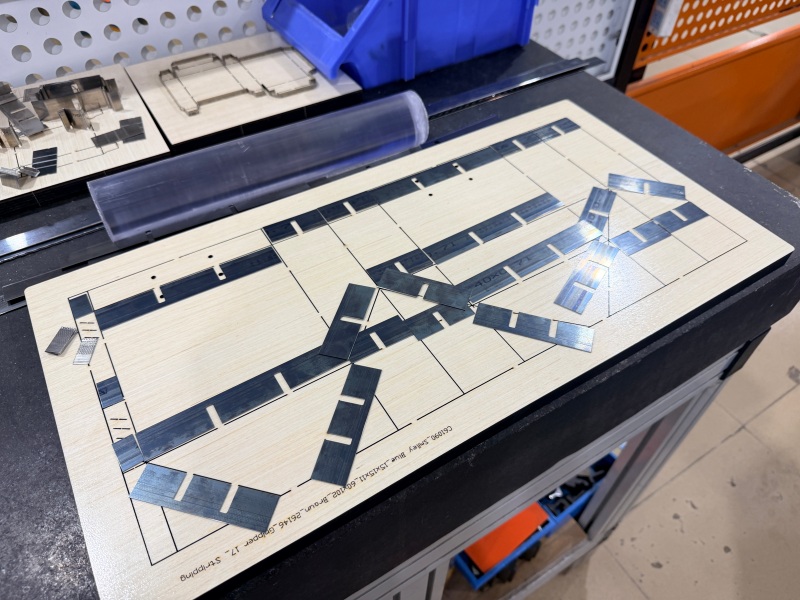

Vaihe 6: Aseta leikkaus- ja taivutussäännöt

Kun lauta on leikattu ja säännöt on muotoiltu, on aika koota muotti.

- Aseta leikkausviivat rakoihin leikkausviivoja pitkin.

- Lisää rypytyssäännöt taiteviivoja pitkin.

- Tarkista, että jokainen viiva on oikealla korkeudella ja sopii tiukasti uraansa.

- Varmista, että kaikki säännöt ovat tasaisia. Liian korkealla oleva sääntö leikkaa liian syvälle; liian matalalla olevasta paperista puuttuu kokonaan.

Tätä vaihetta kutsutaan usein "säännön lisäykseksi" tai "suulakekokoonpanoksi". Se on yksityiskohtatyötä, mutta sen saaminen oikein merkitsee eroa puhtaan leikkauksen ja sotkuisen välillä.

Vaihe 7: Lisää kumia/poistomateriaalia

Kun säännöt ovat voimassa, tarvitset kumia. Kuminauhat asetetaan sääntöjen ympärille, hieman leikkuureunaa korkeammalle. Heidän työnsä on yksinkertainen: kun meisti painaa alas ja leikkaa paperia, kumi työntää paperin takaisin suulakkeesta, jotta se ei tartu kiinni.

- Aseta kuminauhat tasaisesti kaikkien sääntöjen ympärille.

- Varmista, että kumi on viivan reunaa korkeammalla.

- Tarkista, että kumi ei peitä leikkaus- tai rypistymiskohtia.

- Testaa poistoa painamalla paperia suulaketta vasten ja nostamalla se pois.

Vaihe 8: Testaa, tarkasta ja viimeistele

Ennen kuin muotti tulee tuotantoon, sinun on testattava se.

- Suorita koeleikkaus varsinaiselle paperipussin materiaalille.

- Tarkista leikkauslaatu: Ovatko leikkaukset puhtaat? Onko paperi leikattu kokonaan läpi?

- Tarkista rypytyksen laatu: Taittuuko paperi siististi taittoviivoja pitkin? Kaikki halkeamat tai repeytymät tarkoittavat, että rypistymissääntöjä on säädettävä.

- Tarkista irrotus: Vapautuuko paperi tasaisesti suulakkeesta?

- Säädä sääntöjä tai kumia tarpeen mukaan.

- Kun kaikki on oikein, puhdista suulake, merkitse siihen pussin tyyppi ja koko ja säilytä sitä asianmukaisesti.

Suositellut koneet – prosessin nopeampi ja johdonmukaisempi

Paperipussien muottien valmistuksessa tärkeimmät laitevaiheet ovat muottilevyn leikkaaminen, terässääntöjen taivutus ja rypytyssääntöjen valmistelu. Adewo tarjoaa kolme konetta, jotka kattavat nämä vaiheet. Jokaista voidaan käyttää erikseen tai osana pientä tuotantolinjaa.

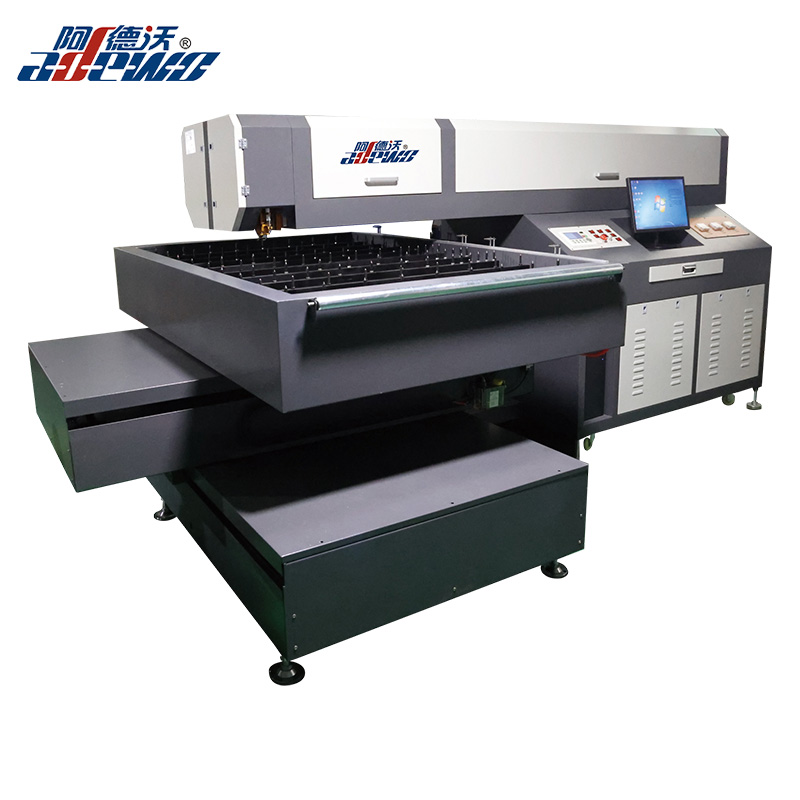

1. ADW-LC600 kiinteäpäällinen laserleikkauskone

Kun muotin suunnittelu on valmis, ensimmäinen tuotantovaihe on muottilevyn leikkaaminen. ADW-LC600 on tähän työhön suunniteltu laserleikkauskone.

Se käyttää kiinteää laserpäätä ja liikkuvaa pöytää, mikä pitää leikkauksen vakaana. Tuotu maapalloruuvikäyttö lisää kestävyyttä ja suurta tarkkuutta, kun taas poikkirakenne tukee pitkäkestoista käyttöä. Auto-Follow-leikkausjärjestelmä mahdollistaa eri paksuisten levyjen leikkaamisen yhdellä kertaa, ja peili ja linssi on helppo vaihtaa ja puhdistaa. Se pystyy käsittelemään vaneria 6 mm - 22 mm, samoin kuin PVC-levyä, akryylia ja terästä alle 3 mm.

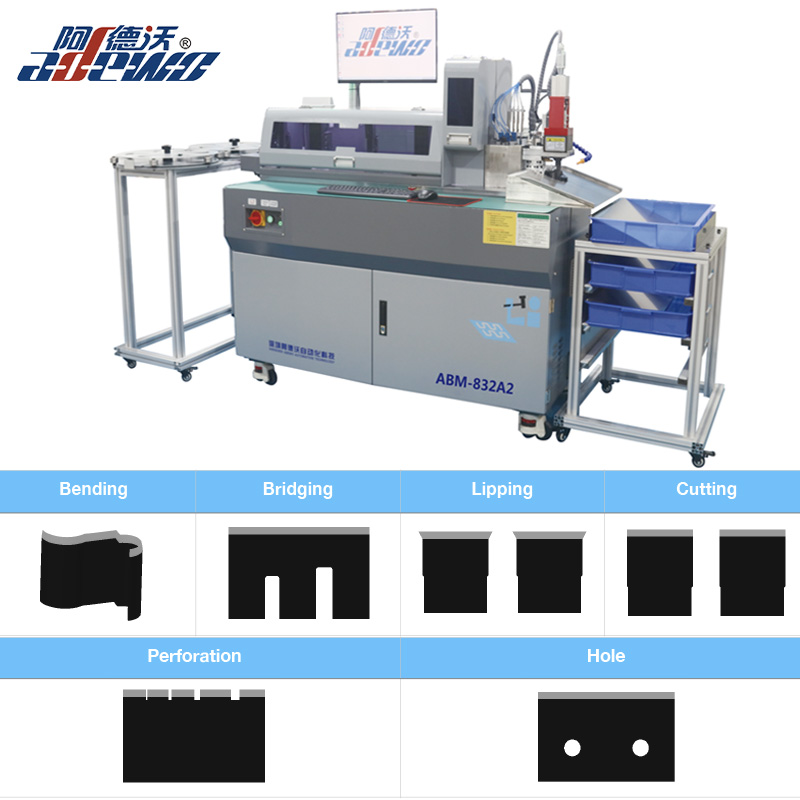

2. Automaattinen taivutuskone ABM-832A2

Kun stanssauslevy on leikattu, teräsviivat on taivutettava ja leikattava vastaamaan paperipussin muotoa. ABM-832A2 automatisoi tämän vaiheen.

Siinä yhdistyvät taivutus ja leikkaus yhdessä toimenpiteessä, mikä tekee prosessista turvallisemman ja tehokkaamman. Monirei'itystyökalu tarjoaa valintoja, kuten lippauksen, muottileikkauksen, sillan, reiän tai rei'ityksen, ja jokainen työkalu on itsenäinen ja helppo vaihtaa. Kaksoispuristimet ruuviohjaimella mahdollistavat jatkuvan käytön, ja älykästä ohjelmistoa on helppo käyttää useilla kielivaihtoehdoilla. Se tukee viivapaksuuksia 0,45–1,05 mm ja viivakorkeuksia 8–32 mm.

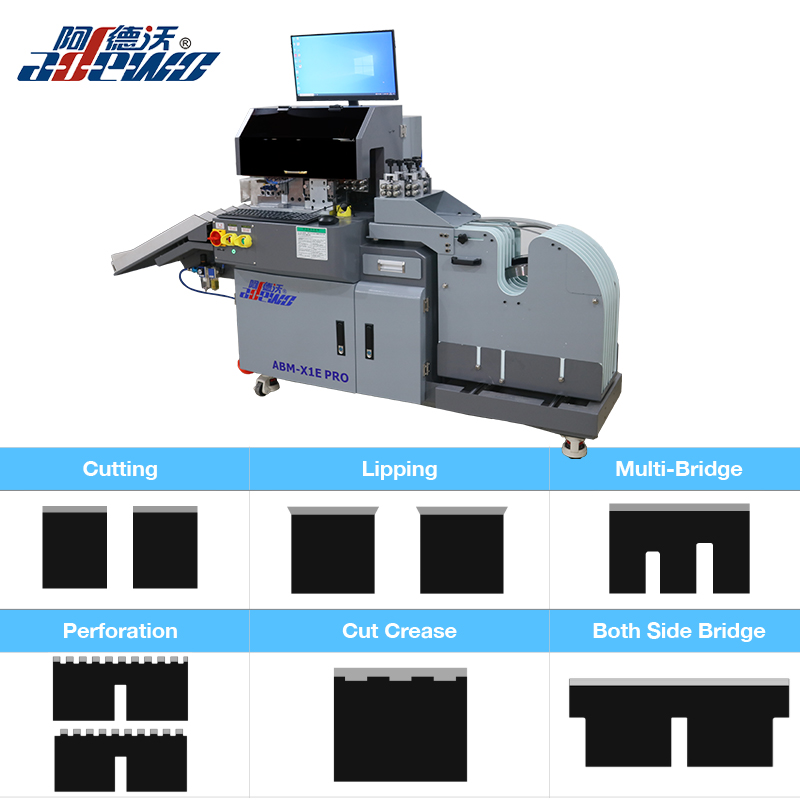

3. ABM-X1E PRO Pituuslajittelu Rypytysleikkauskone

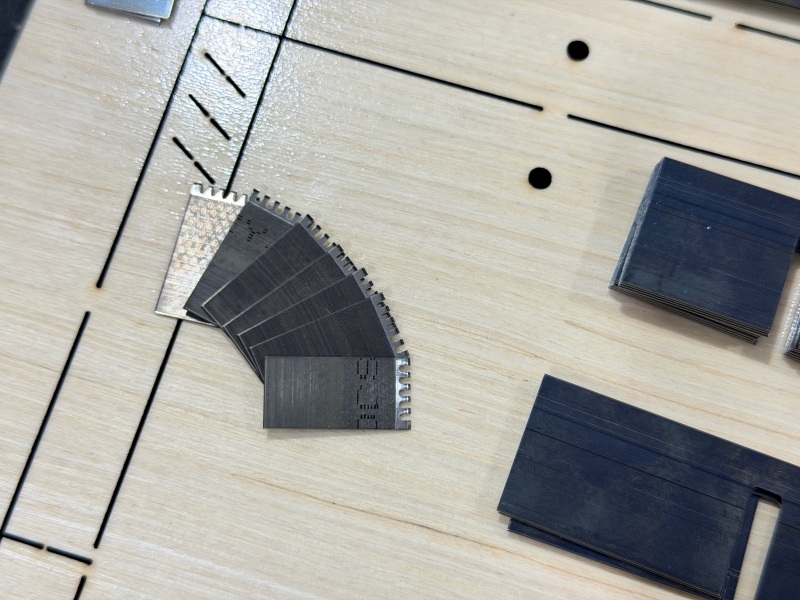

Rypistymissäännöt ovat tärkeitä paperipussien puhtaille taiteille. ABM-X1E PRO auttaa valmistelemaan rypytyssäännöt ja niihin liittyvät ominaisuudet tarkasti.

Ohjelmisto tunnistaa automaattisesti eri pituudet, joten sinun ei tarvitse lajitella niitä manuaalisesti. Työkalut ovat muokattavissa, mukaan lukien vaihtoehdot kuorintaviivalle ja 4pt/8pt laserrypistykselle. Jokainen työkalu on itsenäinen ja helppo vaihtaa, ja servomoottori käsittelee automaattisen sillanmuodostuksen ja automaattisen leikkauksen. Rei'ityksen ja leikatun rypytyksen leveys voidaan asettaa ohjelmiston kautta. Monisääntökasetissa on jopa seitsemän teräsviivakelaa, mikä tekee vaihtamisesta helppoa ja turvallista. Kone tukee myös englannin ja kiinan ohjelmistoja, ja sen koko on pieni.

Kenen tulisi harkita näitä koneita

- Paperipusseja valmistavat myymälät kuolevat säännöllisesti, jotka haluavat lyhentää läpimenoaikaa.

- Pakkausyritykset, jotka tarvitsevat nopeampaa muottituotantoa tiukkojen toimitusaikataulujen noudattamiseksi.

- Valmistajat etsivät parempaa johdonmukaisuutta ja toistettavuutta eri töissä.

- Yritykset suunnittelevat paperipussien tuotannon mittakaavaa ilman, että työvoimakustannuksia suhteellisesti lisätään.

Johtopäätös

Paperipussin muotin valmistus on monivaiheinen prosessi, joka vaatii tarkkuutta kaikissa vaiheissa – CAD-suunnittelusta ja laserleikkauksesta viivataivutukseen, asettamiseen, kumiamiseen ja testaamiseen. Jos jokin näistä vaiheista menee väärin, se tarkoittaa, että meisti ei leikkaa siististi, ei rypisty kunnolla tai ei kestä.

Hyvä uutinen on, että suuri osa tästä prosessista voidaan automatisoida. Jos valmistat paperipussien suotteja ja haluat parantaa nopeutta, tarkkuutta tai yhtenäisyyttä, nämä koneet ovat tutustumisen arvoisia. Voit ottaa yhteyttä Adewoon saadaksesi esittelyn, koneen tekniset tiedot tai teknisen tuen, joka on räätälöity tuotantotarpeisiisi.
