Pakkauspainatuksessa, paperilaatikoissa, värilaatikoissa ja stanssausteollisuudessa stanssauksen tarkkuus ja tehokkuus vaikuttavat suoraan myöhemmän stanssaustuotannon laatuun. Pienerien, monispesifikaatioiden ja monimutkaisten strukturoitujen pakkaustuotteiden markkinakysynnän kasvaessa, perinteinen menetelmä, jossa käsityötä tehdään prosessien, kuten taivutus-, merkintä- ja leikkausprosessien loppuun saattamisessa, kohtaa vähitellen ongelmia, kuten alhainen tehokkuus, korkeat työvoimakustannukset ja epävakaa prosessoinnin tarkkuus.
I. Mikä on ABM-832B1?
ABM-832B1 on monitoiminen automaattinen taivutuskone, joka on kehitetty stanssausteollisuudelle. Sitä käytetään pääasiassa muottimateriaalien automaattiseen syöttämiseen, taivutukseen, merkitsemiseen, leikkaamiseen ja niihin liittyvään käsittelyyn suunnitteluasiakirjojen mukaisesti.
Perinteiseen manuaaliseen käyttöön verrattuna tämä laitteisto voi integroida useita stanssausprosesseja yhdeksi koneeksi, mikä vähentää toistuvien manuaalisten mittausten, paikoitusten ja käsittelyjen aiheuttamia virheitä.
Laite tukee 8-32 mm:n teräkorkeuksia ja siihen mahtuu eripaksuisia teriä, kuten 0,45 mm, 0,53 mm, 0,71 mm ja 1,05 mm. Prosessointiparametrit voidaan asettaa ohjelmiston avulla vastaamaan paremmin erilaisten stanssaustuotteiden käsittelytarpeita.

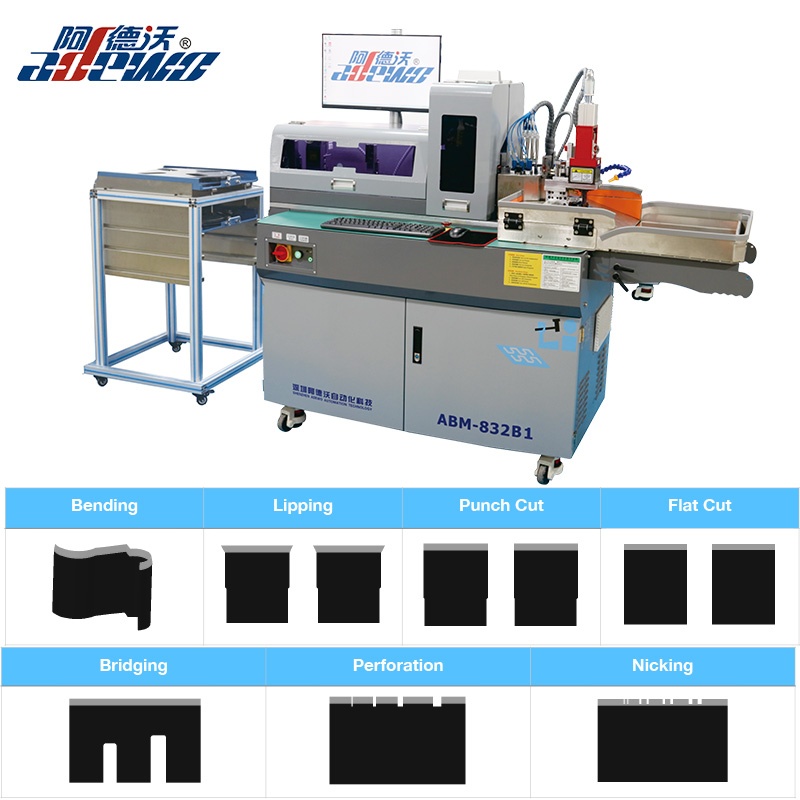

II. Monitoiminen integrointi: Yksi kone suorittaa useita käsittelyprosesseja.
Laitteen perustoimintoja ovat mm.
Taivutus ja naarmuuntuminen & lippaus ja saumaton stanssaus (muotileikkaus) & siltaus ja tasainen leikkaus & reikä / rei'itys (valinnainen)

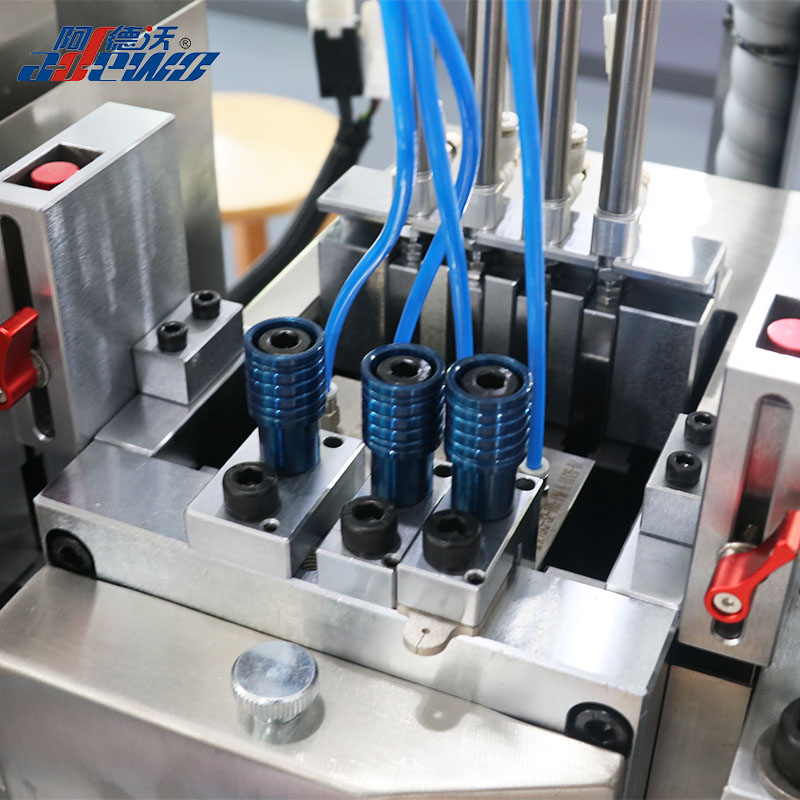

Käyttämällä monitoimista lävistysmuottiyhdistelmää voidaan valita sopivia prosessointimenetelmiä eri muottirakenteiden mukaan, mikä vähentää prosessimuutoksia eri laitteiden välillä. Taivutus- ja leikkaustoimintojen integroitu suunnittelu ei ainoastaan paranna käsittelytehoa, vaan myös vähentää turvallisuusriskejä manuaalisen käytön aikana.
III. Korkean tarkkuuden syöttö vastaamaan monimutkaisen stanssauskoneistuksen tarpeita Pistetuotannossa syöttötarkkuus on ratkaiseva tekijä, joka vaikuttaa lopulliseen käsittelyn laatuun.

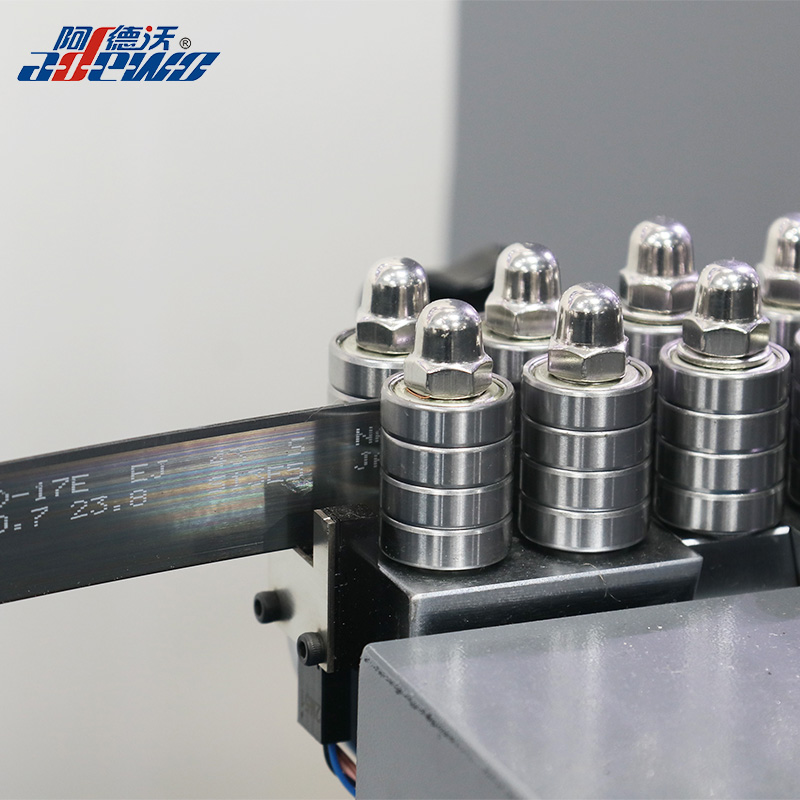

ABM-832B1 käyttää automaattista syöttöjärjestelmää, jonka syöttötarkkuus on ±0,03 mm, minimitaivutusmitta 1,5 mm edessä ja taivutusmitta 1,0 mm takana.
Samaan aikaan laitteisto tukee useita pistekokoja, ja pienin pistekoko on 0,2 mm. Pisteen leveys ja syvyys voidaan asettaa ohjelmistolla. Tämä tarkoittaa, että kun käsitellään monimutkaisia linjoja, monimutkaisia rakenteita ja erikokoisia stanssausmuotteja, prosessointia voidaan ohjata digitaalisten parametrien avulla, mikä vähentää manuaalisen käytön aiheuttamia mittapoikkeamia.IV. Suora tuki DXF- ja DWG-tiedostoille yksinkertaistaa stanssausmuotin valmistusprosessia. Nykyaikainen stanssaustuotanto on yhä enemmän riippuvainen digitaalisesta suunnittelusta.
ABM-832B1 tukee DXF- ja DWG-tiedostomuotoja, mikä mahdollistaa sen integroinnin yleisiin stanssaussuunnittelun työnkulkuihin.
Perustyönkulku voidaan tiivistää seuraavasti:
Suunnittelutiedostot → Tuo koneistustiedot → Ohjelmistoparametriasetukset → Automaattinen syöttö → Automaattinen taivutus/merkintä/leikkaus → Täydellinen stanssaustyöstö
Digitaaliset prosessointimenetelmät voivat vähentää toistuvia tehtäviä, kuten perinteistä manuaalista mittausta, merkintää ja paikannusta, jolloin stanssaus siirtyy asteittain manuaalisista kokemuspohjaisista toiminnoista standardoituun ja automatisoituun tuotantoon.
V. Itsenäinen muotti design tekee maininfiansi ja korvaaent moon kätevä.

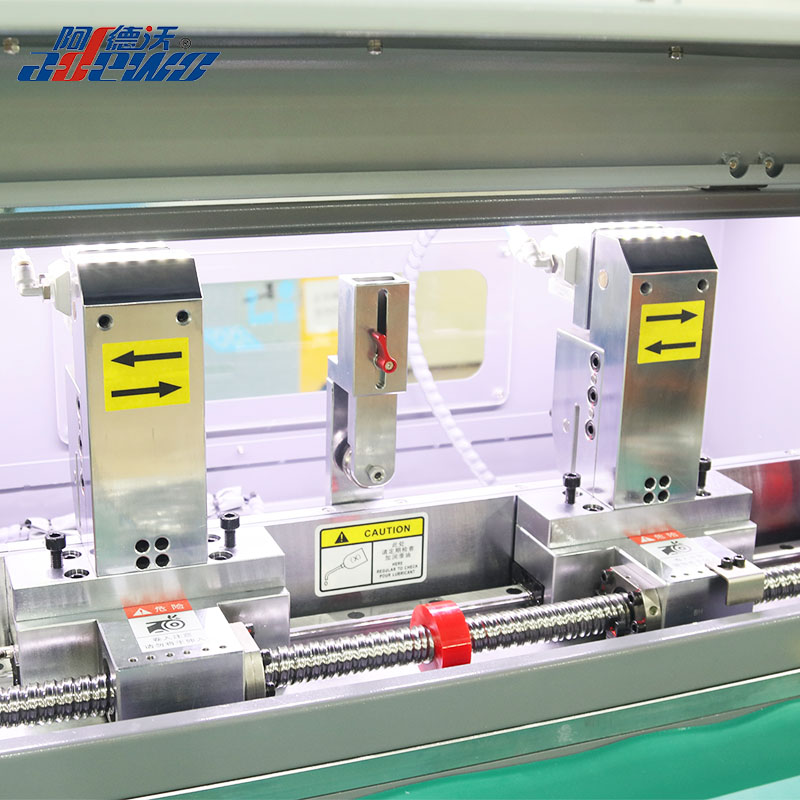

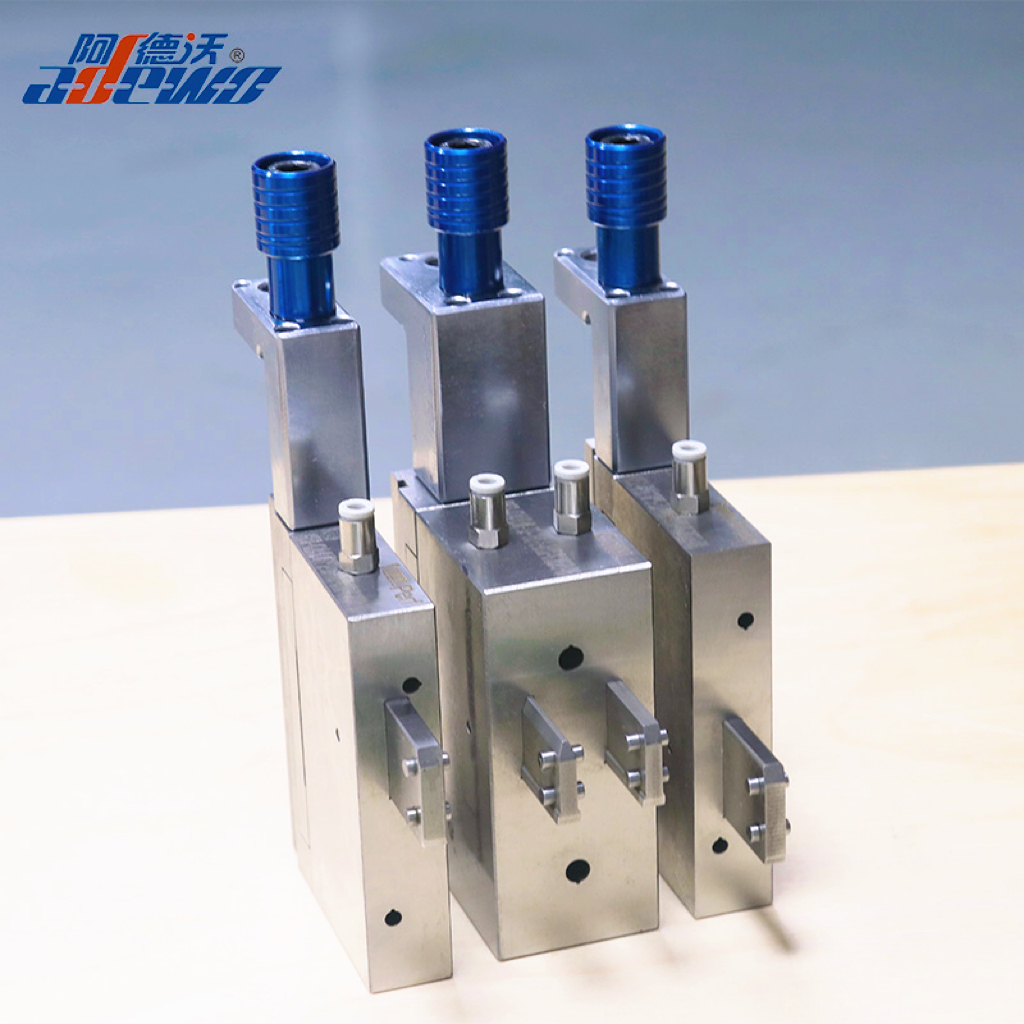

Laiterakenteen suhteen ABM-832B1 käyttää itsenäistä muottisuunnittelua, ja erilaisia työstötyökaluja voidaan vaihtaa tuotantotarpeiden mukaan.
Samaan aikaan laitteet on varustettu Panasonicin servomoottorilla, ja kaksoispuristimilla ja ruuviohjainkiskon jatkuvalla syöttörakenteella voidaan saavuttaa vakaampi jatkuva käsittely.
Meistinvalmistajille itsenäinen työkalurakenne ei ainoastaan helpota päivittäistä huoltoa, vaan mahdollistaa myös työstötyökalujen nopean säätämisen erilaisten tuotevaatimusten mukaan.
VI. Pienoistettu muotoilu, tasapainottava tuoteionien tehokkuus ja tilakäyttö
Pienille ja keskisuurille stanssaustehtaille ja pakkausyrityksille laitteiden viemä lattiapinta-ala on myös tärkeä huomioitava tekijä ostettaessa.
ABM-832B1:n kokonaismitat ovat noin:
2600 × 750 × 1600 mm (pituus × leveys × korkeus)
Kone painaa noin 480 kg ja säilyttää suhteellisen kompaktin asettelun samalla, kun siinä on integroitu useita prosessointitoimintoja, mikä voi auttaa yrityksiä vähentämään tuotannossa käytettyä tilaa.
Yrityksille, joiden on parannettava stanssauskykyään rajoitetussa tehdastilassa, tällä "pienikokoisella + monikäyttöisellä" mallilla on tiettyä käytännön arvoa. Tärkeät parametrit: Veitsen korkeus 8-32
Terän paksuus 1, 1,5, 2, 3 pt
Pienin taivutussäde edessä on 1,5, pienin taivutussäde takana on 1,0, syöttötarkkuus on 0,03 ja taivutustasaisuus on ±0,2.
Perustoiminnot: taivutus, silloitus, saumaton lävistys, tasainen leikkaus, nokkaleikkaus, pistely. Valinnaiset lisävarusteet: lävistyshampaat ja lävistys.
| Valinnainen säännön paksuus | 0,45, 0,53, 0,71, 1,05 mm |
| Tuettu säännön korkeus | 8-32mm |
| Etu Min. Taivutuskoko | 1,5 mm |
| Takaisin Min. Taivutuskoko | 1,0 mm |
| Ruokintatarkkuus | ±0,03 mm |
| Taivutuksen tasaisuus | 0,2 mm |
| Perustoiminnot | Taivutus, naarmuuntuminen, muottileikkaus, huulitus, silloitus, tasainen leikkaus |
| Valinnaiset toiminnot | Rei'itys, reikä |
VII. Automaattisista stanssauslaitteista on tulossa tärkeä suunta tehokkuuden parantamiselle teollisuudessa.
Kuten pakkausteollisuussiirtyy kohti personointia, pieniä eriä, monipuolisuutta ja nopeaa toimitusta, perinteinen manuaaliseen stanssaukseen perustuva tuotantomalli kohtaa lisääntyviä tehokkuuspaineita.
Automaattisten taivutuslaitteiden arvo ei ole vain "käsityön korvaaminen", vaan mikä tärkeintä, meistinvalmistusprosessin tekeminen vakaammaksi ja hallittavammaksi digitaalisten tiedostojen, automaattisen ruokinnan ja standardoitujen käsittelyparametrien avulla.
ABM-832B1 integroi useita toimintoja, kuten taivutus-, nivel-, leikkaus-, siltaus- ja paininjalka, sekä ±0,03 mm:n syöttötarkkuuden ja tuen DXF- ja DWG-tiedostoille, mikä tarjoaa stanssausvalmistajille kompaktimman ja tehokkaamman automatisoidun käsittelyratkaisun.
YrityksilleTämän tyyppisistä monitoimisista automaattisista taivutuslaitteista tulee tärkeä vaihtoehto tuotantokapasiteetin lisäämiseksi, koska halutaan vähentää riippuvuutta manuaaliseen työhön, parantaa muotinvalmistuksen tehokkuutta ja edistää tuotannon automaatiota.
