Mikä on silta muotinvalmistuksessa?

Mikä on silta muotinvalmistuksessa?

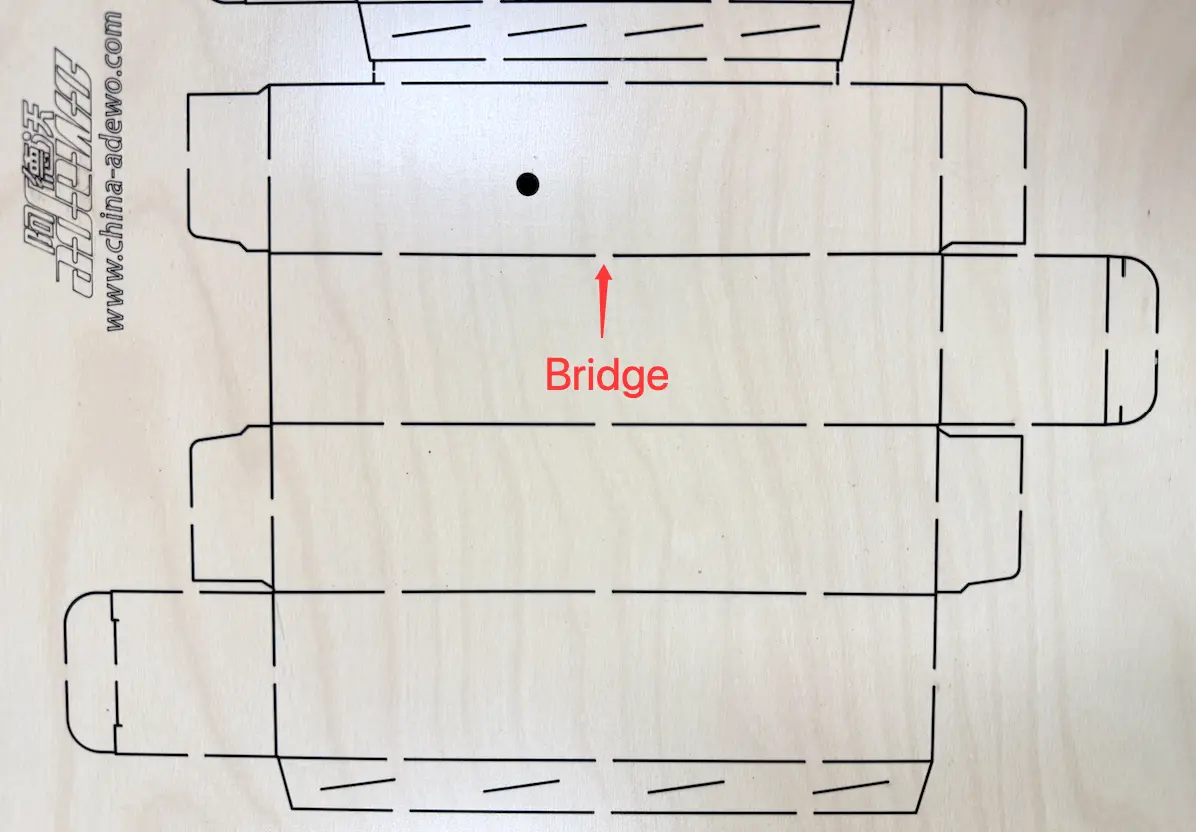

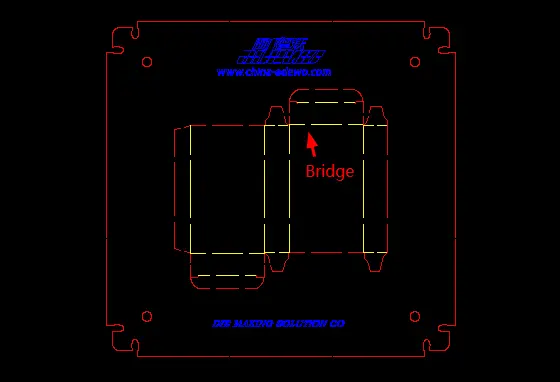

Laserleikatussa stanssauslevyn valmistuksessa koko rakenteen tulee pysyä kiinni stanssauksen jälkeen ja säilyttää riittävä lujuus kokoamista ja tuotantoa varten.

Muottilevyn eri osien välisiä liitoskohtia kutsutaanSilta.

Oikein suunniteltu silta auttaa säilyttämään stanssauslevyn yleisen vakauden ja varmistaa, että leikkaus- ja taittosäännöt pysyvät oikeissa asennoissaan käytön aikana.

Siltojen päätoiminnot teräsruleissa

1. Säilytä terälevyn vahvuus ja eheys

Muottilevyn laserleikkauksen aikana syntyy monia leikkausviivoja ja aukkoja.

Ilman asianmukaista siltasuunnittelua muottilevy voi erottua eri osiin, mikä vaikeuttaa kokoamista ja käsittelyä.

Sillat auttavat:Pidä muottilauta yhtenä kokonaisena rakenteena

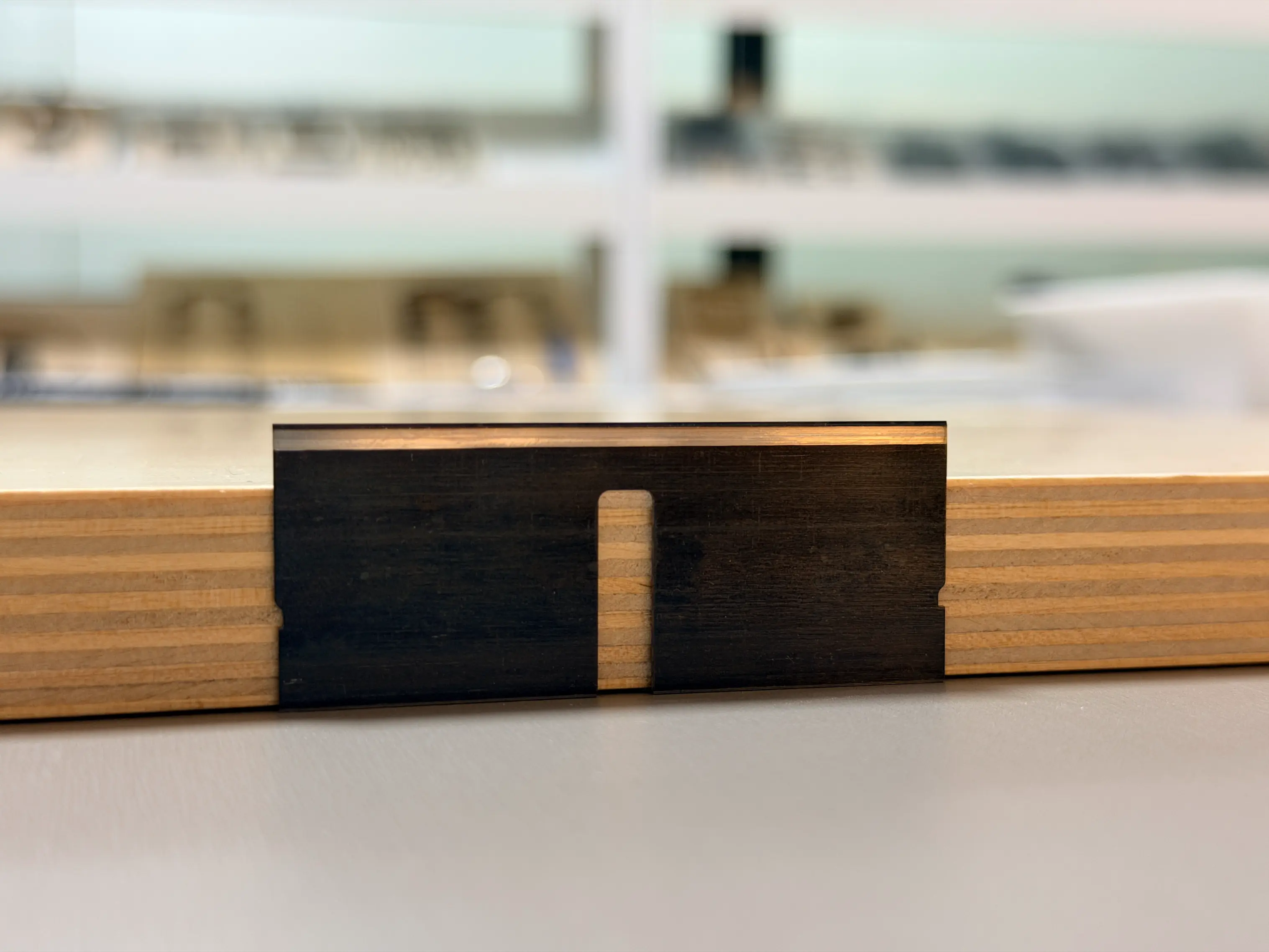

2. Pidä teräsviivat oikeassa asennossa

Sillat auttavat myös säilyttämään aseman:

Leikkaussäännöt

Sääntöjen lisääminen

Tämä estää sääntöjä liikkumasta ulkoisten voimien vaikutuksesta muotin kokoonpanon ja stanssauksen aikana.

Siltojen tyypit leveyden mukaan

Sillan leveys valitaan yleensä muotin sovelluksen ja leikkausmateriaalin mukaan.

①Suuri silta

Leveys: 6-10 mm

Suuria siltoja käytetään yleisesti:

• Aaltopahvilaatikon leikkuumuotit
• Raskaat pakkaussovellukset

②MediumSilta

Leveys: 2-5 mm

Keskikokoisia siltoja käytetään yleisesti:

• Taitettava kartonki kuolee
• Kartonkipakkausten kuolee

③Pieni silta

Leveys: Alle 2 mm

Pieniä siltoja käytetään:

Lyhyet leikkaus/taittolinjat

Kuinka siltoja valmistetaan meistissä?

Ymmärrettyään siltojen tärkeyden monet muotinvalmistajat saattavat kysyä:

Millä laitteilla voidaan tehdä siltoja teräsviimeisteissä?

Perinteisesti sillat tehtiin Manual Bridge Machine (Manual Notcher).

Kuitenkin automaatiotekniikan kehityksen myötä nykyaikaiset automaattiset taivutuskoneet voivat suorittaa siltakäsittelyn tehokkaammin ja tarkemmin.

Siltojen tekemiseen on pääasiassa kolme yleistä menetelmää:

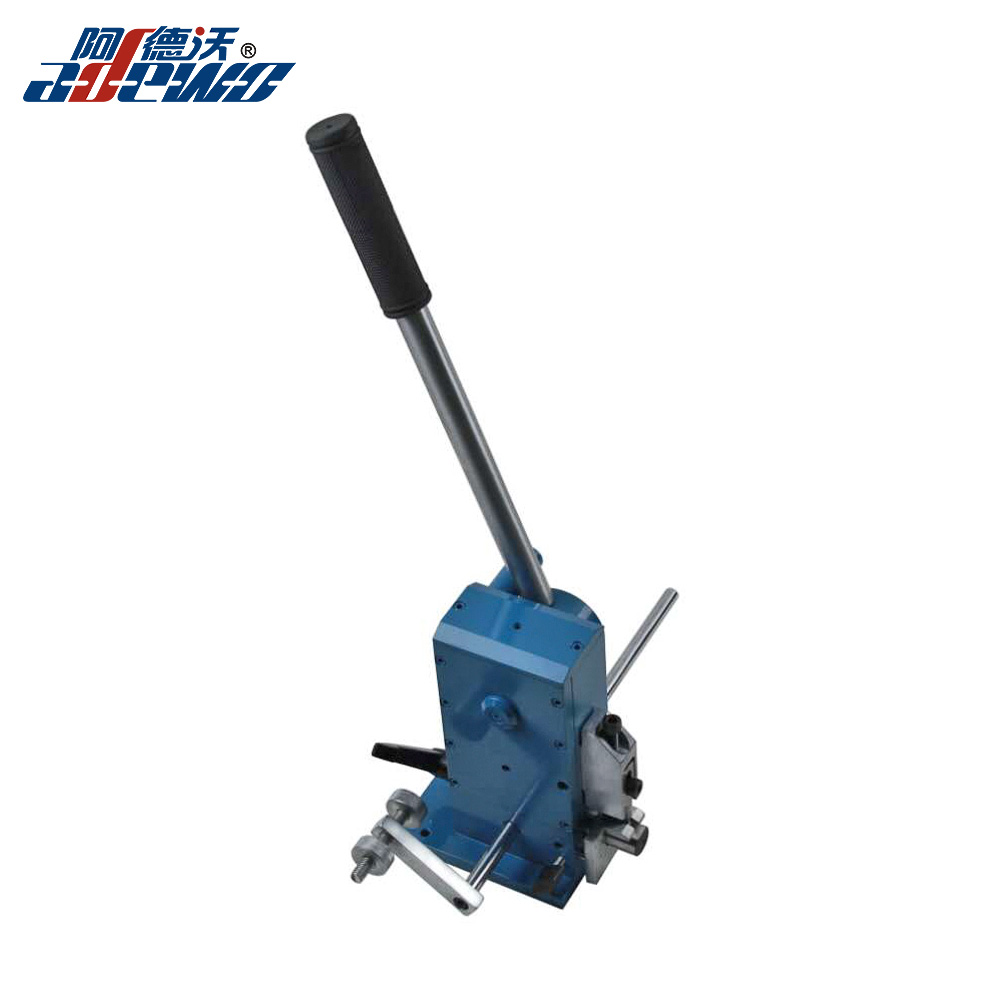

1. Manuaalinen siltakone

Manuaalinen siltakone on yksi perinteisistä muottien valmistuksessa käytetyistä työkaluista.

Käyttäjä asettaa teräsviivan manuaalisesti ja painaa siltatyökalua tarvittavan liitoksen luomiseksi.

Edut:

✔ Alhaiset investointikustannukset

✔ Soveltuu satunnaiseen siltakäsittelyyn

Rajoitukset:

Siltojen tekeminen manuaalisesti riippuu kuitenkin suuresti käyttäjän kokemuksesta.

Haasteita ovat mm.

• Alempi käsittelyteho
• Mahdollinen epäjohdonmukaisuus sillan asennossa
• Eri siltakoot riippuen kuljettajan taidoista
• Vaatii enemmän aikaa monimutkaisiin muotiin

Se soveltuu paremmin pientuotantoon tai yksinkertaisiin muottisovelluksiin.

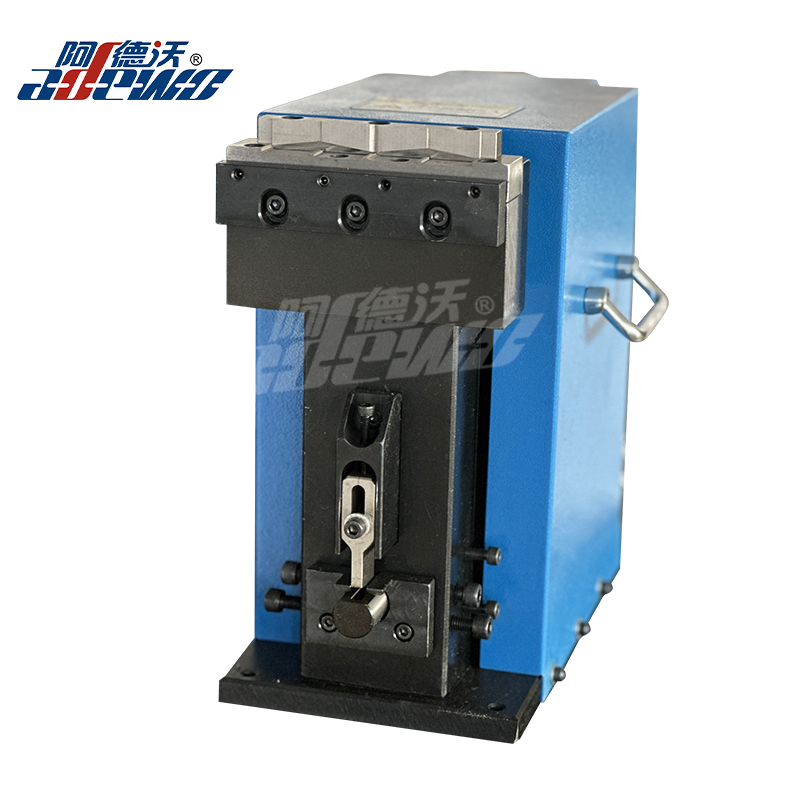

2. Pneumaattinen siltakone

Pneumaattinen siltakone käyttää paineilmaa siltojen luomiseen teräsviivoille.

Manuaalisiin työkaluihin verrattuna se tarjoaa vahvemman ja vakaamman käsittelyn.

Edut:

✔ Tasaisempi paine

✔ Vähemmän käyttäjän vaivaa

✔ Soveltuu toistuvaan siltakäsittelyyn

Pneumaattisia siltakoneita käytetään yleisesti muottipajoissa, jotka vaativat suurempaa tehokkuutta kuin manuaalinen käsittely.

Rajoitukset:

• Vaatii silti manuaalisen paikantamisen
• Rajoitettu automaatio verrattuna integroituihin ratkaisuihin

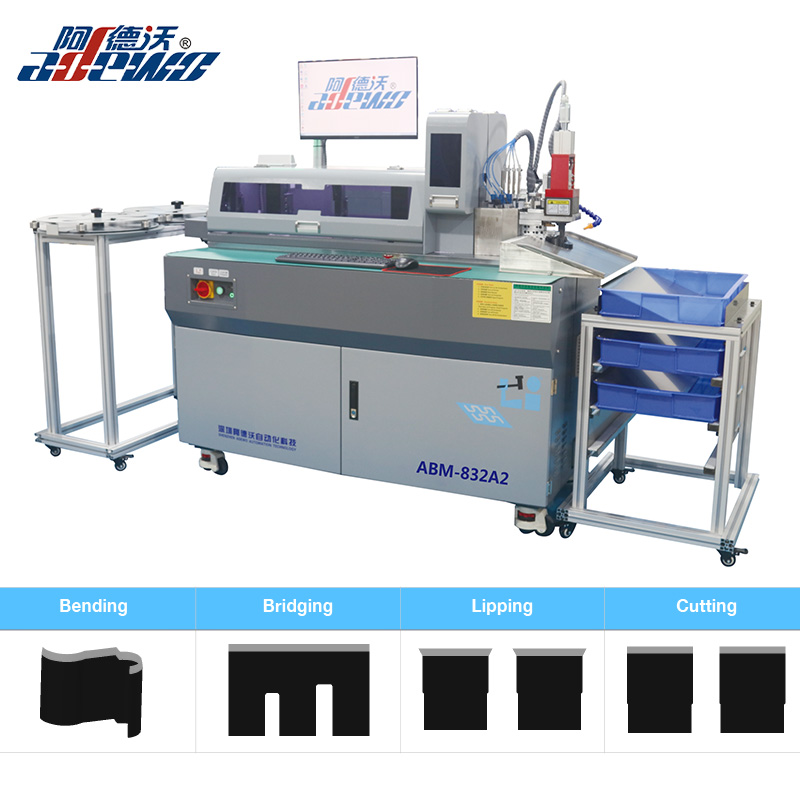

3. Automaattinen taivutuskone siltatoiminnolla

Nykyaikaiset automaattiset sääntötaivutuskoneet integroivat siltakäsittelyn automaattiseen tuotannon työnkulkuun.

Kone voi käsitellä:

• AutoSilta
• Automaattinen huulitus
• Automaattinen leikkaus
• Automaattinen taivutus

Muut erikoistoiminnot

muottipiirustuksen mukaan.

Siltojen tekemisen edut automaattisella taivutuskoneella

1. Korkeampi tarkkuus

Kone käsittelee automaattisesti siltojen asennot suunnittelutietojen mukaan.

Edut:

✔ Tarkka sillan sijainti

✔ Tasainen sillan koko

✔ Parempi muotin laatu

2. Korkeampi tuotantotehokkuus

Eri koneiden välillä liikkumisen sijaan käyttäjät voivat suorittaa useita prosesseja yhdellä koneella.

Tämä vähentää:

• Manuaalinen säätöaika
• Tuotantovaiheet
• Operaattorin työmäärä

3. Useita toimintoja yhdessä koneessa

Perinteisiin siltakoneisiin verrattuna nykyaikaisissa automaattisissa taivuttimissa voidaan yhdistää useita toimintoja:

• Taivutus
• Silta
• Huulet
• Leikkaus

Tämä tarjoaa täydellisemmän ratkaisun nykyaikaiseen muotinvalmistukseen.

Miksi useammat meistivalmistajat valitsevat automaattisia sääntötaivutuskoneita?

Kun pakkaussuunnittelu muuttuu monimutkaisemmaksi ja asiakkaat vaativat nopeampaa toimitusta, muottien valmistajat tarvitsevat laitteita, jotka voivat parantaa sekä tehokkuutta että laatua.

Automaattinen viivan taivutuskone ei vain tee siltoja, vaan tarjoaa myös täydellisen teräsviivojen käsittelyratkaisun.

Yrityksille, jotka haluavat päivittää muotituotannon kapasiteettiaan, automaatiosta on tulossa tärkeä askel kohti:

• Korkeampi tuottavuus
• Parempi johdonmukaisuus
• Vähentynyt riippuvuus työvoimasta
• Kilpailukykyisempi muottivalmistus
