Mikä tarkalleen mahdollistaa stanssauskäsittelyn näin tarkan muotoilun saavuttamiseksi?
Miksi jokaisen stanssatun tuotteen on käytettävä leikkaussuutinta?
Vaikka se saattaa näyttää yksinkertaiselta leikkausprosessilta,muotin valmistuson itse asiassa stanssauksen sielu.
1. Leikkuupuikko on pohjimmiltaantuotteen muotoilumalli.
Puristusprosesseissa tuotteen ääriviivat, reikien halkaisijat, taiteviivat ja leikkauskuviot toistetaan muotin leikkuureunan geometrialla. puristin vain syöttää pystysuuntaista voimaa, kun taas lopulliset mittatoleranssit ja reunan laatu riippuvat muotin valmistustarkkuudesta.
2. Leikkaussuutin suoraanmäärittää mittatarkkuudenjatuottoprosenttivalmiista tuotteesta.
Monet eräkohtaiset poikkeamat, purseet ja lastuamisongelmat voidaan jäljittää itse leikkaussuuttimeen.
Reunojen terävyys, kovuus ja ääriviivojen poikkeama – vaikuttavat suoraan erän mittojen tasaisuuteen, purseiden esiintymiseen ja halkeamisriskiin.
Kaarevateräinen taivutinsarjamme (A1, B1, A2580) varmistaa muotin laadun seuraavien teknisten ominaisuuksien avulla:
· Ruokintatarkkuus:Kaksoispuristinruuvisyöttömekanismi toistuvalla paikannustarkkuudella±0,03 mm, varmistaa johdonmukaiset taivutuspisteen koordinaatit;
·Lävistysyksikkö: Modulaarinen muottirakenne säädettävällä välyksellä (yhteensopiva 0,45–1,05 mm:n viivapaksuuden kanssa).
· Taivutusmuovaus:Servoohjattu taivutuskulmakanssataivutustaso 0,2 mm, yhdistettynänopeasti vaihdettava sisäakselisopimaan vaihteleviin teräpaksuuksiin ja halkaisijaan.
·Erikoistoiminnot:
B1:ssä on nikkeliasema, jossa on säädettävä syvyys (minimi0,2 mm) pakkauksen esirypitykseen;

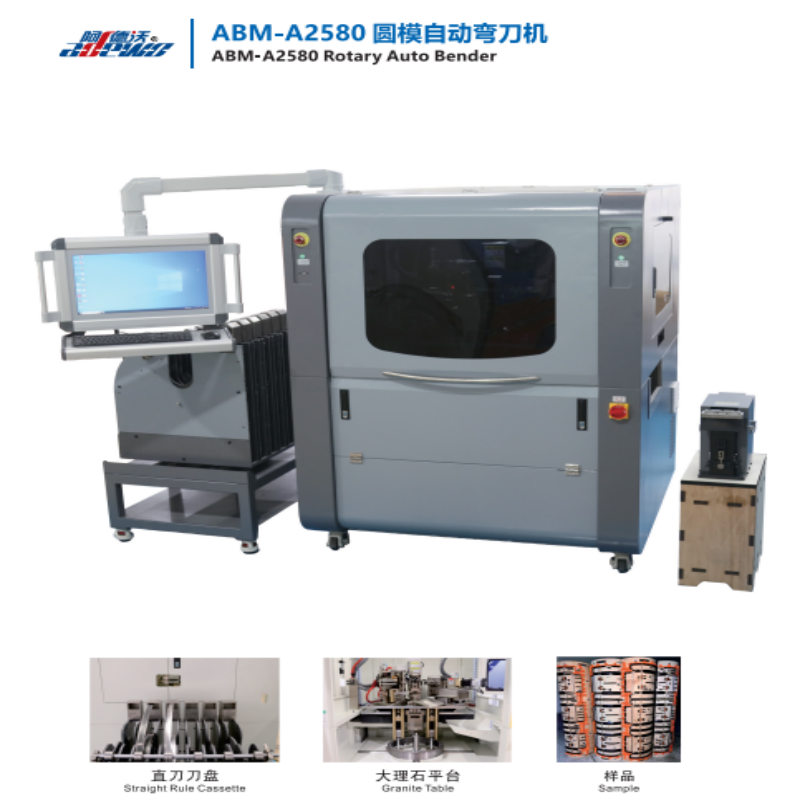

A2580 on räätälöity pyöriviin muotteihin, jotka tukevat terän korkeutta alkaen22-30 mm, jossa sillan lävistys, lippaus ja muut monimutkaiset ominaisuudet suoritetaan automaattisesti.
3. Materiaalikohtaiset ratkaisut:
· Pehmeä vaahto → käytä erittäin kovia taustamuovia estääksesi puristuksen romahtamisen;
· Erittäin ohuet kalvot → vaativat reunan jäysteen korkeuden ≤ 0,01 mm, mikä saavutetaan valinnaisella tarkkuushiontaprosessillamme.
Kun suulake on asetettu, erästä toiseenmittapoikkeama säilyy ±0,1 mm:n sisällä, kanssatoistettavuusvirhe < 0,05 mm, mikä eliminoi merkittävästi manuaalisen leikkausvaihtelun.
Sekä prototyyppiajoille että massatuotantoon soveltuvat ratkaisumme lyhentävät vaihtoaikaa ja lyhentävät toimitusaikoja.
